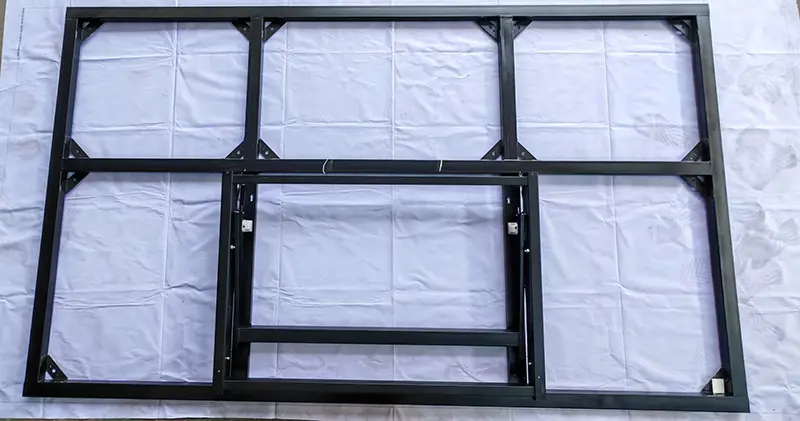

Braket Hidraulik Vertikal LCD 100 inci

Braket hidrolik vertikal LCD 100 inci adalah sistem pendukung tugas ekstra berat yang dirancang untuk layar raksasa LCD 100 inci (juga kompatibel dengan model 102/105 inci). Berbeda dengan braket untuk layar 98 inci atau lebih kecil, layar kosong berukuran 100 inci biasanya memiliki berat lebih dari 130 kg dan tingginya hampir 2,2 meter, sehingga tidak dapat ditopang dengan aman hanya dengan pemasangan di dinding. Produk ini memiliki struktur hibrida yang menggabungkan penahan beban dinding tambahan dan penyangga lantai. Sebagian besar beban vertikal dipindahkan ke tanah, sedangkan dinding hanya berfungsi untuk mencegah terjungkal dan memperbaiki posisi.

Bahan & Pengerjaan

1. Bingkai Utama:

Pelat baja canai dingin yang menebal dan melebar dengan rusuk penguat untuk kapasitas beban lebih tinggi dan ketahanan torsi tanpa deformasi.

2. Sistem Hidraulik:

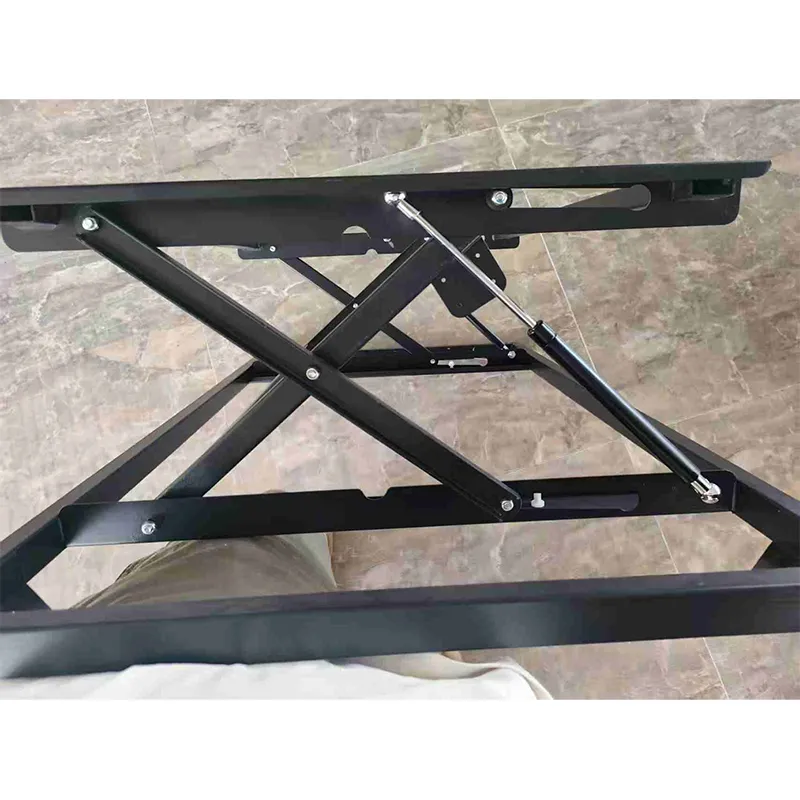

Komponen redaman hidraulik ganda kelas industri menawarkan dukungan yang merata, pengangkatan yang mulus, dan buffering senyap.

3. Rakitan Pelat Gantung:

Pelat gantung vertikal VESA yang diperlebar khusus untuk layar 100 inci, kompatibel dengan lubang pemasangan standar untuk layar berukuran besar.

4. Perlindungan Keamanan:

Beberapa kait anti jatuh ditambah bantalan karet anti selip yang menyerap guncangan untuk mencegah terjatuh secara tidak sengaja.

5. Memperbaiki Perlengkapan:

Baut ekspansi yang menebal dan memanjang sesuai standar nasional untuk mendistribusikan tegangan dinding secara merata untuk pemasangan yang lebih kokoh.

Keunggulan Produk

1. Disesuaikan untuk layar raksasa:

Dioptimalkan secara eksklusif untuk pemasangan vertikal 100 inci, lebih stabil dan pas dibandingkan braket universal.

2. Sistem hidrolik hemat tenaga kerja:

Penyesuaian yang mudah untuk melindungi layar dan portnya.

3. Biaya perawatan rendah:

Desain pembongkaran cepat dapat dioperasikan tanpa teknisi profesional.

4. Menghemat ruang:

Desain vertikal yang menempel di dinding dengan tapak horizontal minimal, ideal untuk lobi, koridor, dan ruang pameran.

5. Penerapan yang luas:

Berfungsi untuk konferensi, pameran, pusat perbelanjaan, rumah sakit, kantor pemerintah, industri media dan banyak lagi.

Perbandingan Biaya Operasi & Perawatan dengan Braket Tradisional

Persyaratan Dinding & Spesifikasi Pemasangan

Peringatan Keselamatan Kritis

Layar 100 inci memiliki berat lebih dari 90 kg. Jenis dinding yang tidak tepat dapat menyebabkan layar terjatuh, mengakibatkan kerugian harta benda dan cedera diri.

Jenis Dinding yang Diizinkan (Semua persyaratan harus dipenuhi secara bersamaan)

Jenis Dinding yang Dilarang (Dilarang Pemasangannya)

Alat yang Diperlukan & Jumlah Pemasang

Langkah-Langkah Instalasi

1. Pemeriksaan Dinding: Pastikan dinding terbuat dari beton padat atau batu bata dengan ketebalan yang memenuhi syarat.

2. Pemosisian & Penandaan: Gunakan level laser untuk menggambar garis tengah vertikal dan menandai 8 titik pengeboran.

3. Pengeboran & Pembersihan Lubang: Bor lubang pada kedalaman≥100 mm dengan palu listrik, bersihkan serpihan dan masukkan tabung ekspansi M10.

4. Fiksasi Dasar: Pasang dasar dinding, kencangkan 8 baut ekspansi selangkah demi selangkah dan periksa vertikalitas.

5. Pemasangan Pelat Gantung VESA: Pasang pelat VESA yang melebar ke bagian belakang layar 100 inci (kompatibel dengan pola lubang 600×400, 800×600, 900×600).

6. Persiapan Penggantungan Layar: Periksa batang hidrolik dan kait pengaman; sesuaikan platform pengangkat dengan ketinggian pemasangan.

7. Pasang Layar: Dua pekerja mengangkat layar sementara satu operator memandu kait agar sejajar dengan slot dasar dan menurunkannya secara perlahan.

8. Kunci Kait Pengaman: Kencangkan gesper utama, kunci pengaman samping, dan sekrup anti miring yang diputar dengan tangan secara berurutan.

9. Manajemen & Penyesuaian Kabel: Rutekan kabel ke dalam kompartemen kabel magnetis dan sesuaikan sudut kemiringan ke optimal viewposisi.

10. Pemeriksaan Akhir: Goyangkan layar untuk memastikan tidak ada kelonggaran dan periksa semua kait.

Skenario yang Berlaku

Kantor Perusahaan

Layar ruang konferensi besar, tampilan selamat datang di meja depan, dinding tampilan budaya perusahaan

Tampilan Komersial

Layar iklan mal, layar demo pameran merek, layar poster digital toko

Pemerintahan & Pelayanan Publik

Layar pelepasan informasi di gedung pemerintahan, layar panduan rumah sakit, layar panduan tempat pameran

Media & Siaran Langsung

Layar raksasa vertikal untuk streaming langsung video pendek, tampilan konten media mandiri, layar informasi studio

Pendidikan & Pelatihan

Layar buletin kampus, layar demo ruang pelatihan, tampilan interaktif untuk lembaga pelatihan

Pertanyaan Umum

Q1: Berapa kapasitas beban maksimum braket vertikal 100 inci ini?

J: Dibuat dengan pelat baja melebar yang menebal dan penyangga hidraulik ganda, beban maksimumnya mencapai 130 kg, sepenuhnya menutupi bobot semua jenis layar besar 100 inci.

Q2: Apakah layar 100 inci yang dipasang secara vertikal akan miring ke depan karena pusat gravitasinya bergeser ke depan?

J: Ini mengadopsi struktur gravitasi bias belakang khusus dengan pelat gantung offset ke belakang untuk memindahkan beban ke dalam, menghilangkan kemiringan ke depan dan lengkungan tepi.

Q3: Berapa jarak antara layar dan dinding setelah pemasangan vertikal?

A: Celah dinding hanya 60 mm–85 mm, sangat ramping dan hemat tempat dengan tampilan rapi dan minimalis.

Q4: Apakah braket rentan terhadap deformasi selama pengangkutan?

J: Ini memiliki fitur bagian struktural yang dicap terintegrasi, kemasan yang diperkuat penuh dan perlindungan sudut yang keras, dengan kompresi yang kuat dan ketahanan jatuh untuk menghindari deformasi dalam perjalanan.

Q5: Bagaimana cara menyembunyikan kabel dan menambahkan kabel baru nanti?

J: Braket dilengkapi dengan kompartemen kabel magnetik internal (60 cm L×120 cm T×4 cm D) yang menampung 4 kabel HDMI, 2 kabel daya, dan 2 kabel jaringan. Penutup terpasang secara magnetis dan bebas alat untuk dibuka. Untuk menambah atau mengganti kabel: buka penutupnya, masukkan kabel baru ke dalam dan tutup penutupnya—pelepasan layar tidak diperlukan.

Q6: Bisakah dipasang secara horizontal? Apakah ini mendukung penyesuaian level horizontal?

J: Model ini hanya mendukung pemasangan vertikal, dengan strukturnya dioptimalkan untuk distribusi gravitasi layar vertikal. Jika diperlukan peralihan antara orientasi horizontal dan vertikal, silakan beli braket putar kami. Untuk penyelarasan horizontal: kalibrasi dengan level laser selama pemasangan dasar; penyesuaian horizontal halus (±2°) tersedia setelah pemasangan layar.

Q7: Apakah braket tahan guncangan dan cocok untuk daerah rawan gempa?

J: Telah lulus uji getaran yang menyimulasikan frekuensi gempa berkekuatan 8 skala Richter, tanpa ada layar yang jatuh atau kait yang longgar. Penyekat anti angkat dan bantalan karet anti selip dalam desain kunci pengaman enam kali lipat dioptimalkan secara khusus untuk lingkungan getaran. Hal ini berlaku untuk zona seismik termasuk Jepang, Taiwan, Chili, Turki dan California, AS.
