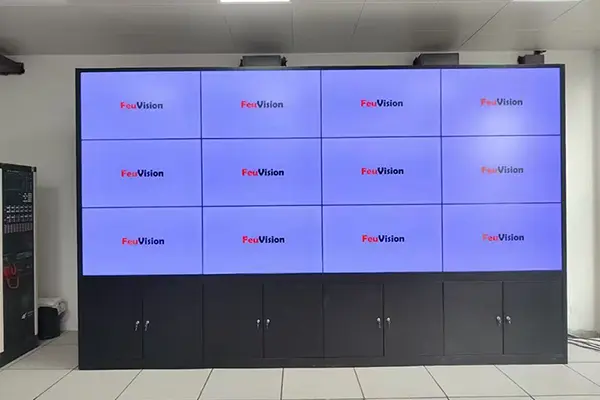

Pemasangan di Dinding Video LCD

Pemasangan dinding video LCD adalah sistem pendukung logam modular yang dirancang khusus untuk dinding video LCD, diterapkan secara luas dalam skenario penyambungan multi-layar termasuk pemantauan keamanan, pusat konferensi, periklanan komersial, dan pusat komando lalu lintas. Terbuat dari pelat baja canai dingin berkekuatan tinggi dengan mekanisme penyetelan yang presisi, pelat ini mendukung pemasangan di dinding dan di lantai, dengan penyesuaian independen untuk setiap panel untuk memastikan celah penyambungan yang seragam dan permukaan keseluruhan yang rata. Dipasok langsung oleh pabrikan, kustomisasi OEM tersedia.

Tiga Masalah Rekayasa Inti Terpecahkan

1. Kesenjangan penyambungan tidak rata – penyesuaian halus 6 arah, celah minimum hingga 0,5 mm

2. Kendur jangka panjang – Braket penahan beban bawah + bantalan gaya multi-titik, tidak ada deformasi dalam 8 tahun

3. Perawatan yang sulit – Pembongkaran independen untuk panel tunggal, penggantian dalam waktu 90 detik

Panduan Pemilihan Model

Mengapa memilih Pemasangan Dinding Video LCD kami?

1. Penyesuaian Halus 6 arah untuk Kontrol Celah Penyambungan yang Tepat

Dilengkapi dengan mekanisme penyesuaian 6 arah vertikal, horizontal, dan depan belakang untuk pemangkasan pasca pemasangan. Bahkan dengan kesalahan pengeboran dinding ±5 mm, celah penyambungan dapat dipersempit menjadi 0,5–1,5 mm (tergantung pada ketebalan bezel layar).

Rentang penyesuaian:

•Vertikal:±8mm

•Horizontal:±8mm

•Bek depan:±5mm

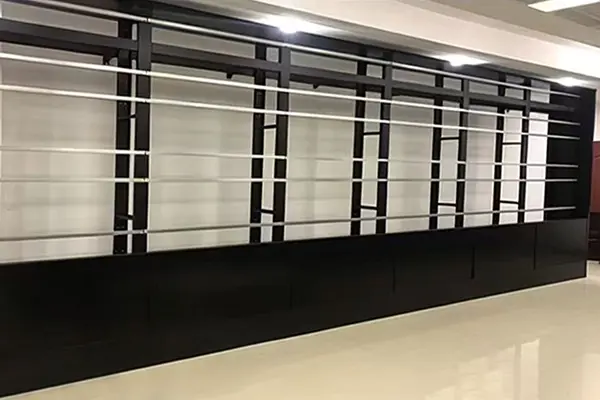

2. Bingkai Modular untuk Tata Letak Fleksibel

Rangka perakitan terpisah dengan dukungan kait pemosisian presisi:

•Tata letak lanskap satu baris (1×N)

•Tata letak matriks multi-baris (M×N)

• Penyambungan layar potret (untuk reklame digital)

• Campuran tata letak lanskap & potret

Tinggi kolom tunggal maksimal: 4m (kira-kira 6 buah panel 46”/ 4 buah 55”)

Ekstensi horizontal tanpa batas melalui beberapa kumpulan kolom secara berdampingan

3. Pembongkaran Independen untuk Perawatan yang Mudah

Setiap panel dipasang dengan kait terpisah. Untuk penggantian panel yang rusak atau pemeriksaan kabel belakang:

✅Tidak perlu membongkar layar yang berdekatan

✅Pembongkaran satu orang dalam waktu 90 detik

✅Tidak berdampak pada stabilitas dinding secara keseluruhan

4. Braket Beban Bawah Mencegah Kendur

Satu panel berukuran 55" memiliki berat hingga 35kg. Dudukan biasa hanya mengandalkan gantung di belakang, cenderung miring ke depan dan bagian bawah melorot setelah penggunaan jangka panjang.

Dudukan ini menambahkan braket beban bawah untuk mendistribusikan berat panel ke balok silang, dengan kapasitas beban panel tunggal yang aman sebesar 80kg dan nol deformasi dalam waktu 8 tahun.

5. Manajemen Kabel Tersembunyi untuk Penampilan Rapi

Saluran perutean kabel khusus yang disediakan dalam rangka untuk memisahkan kabel arus kuat & lemah:

Kabel HDMI, kabel jaringan, dan kabel listrik terisi penuh

Tidak ada kabel terbuka di bagian depan dinding video

Sesuai dengan standar pengendalian kebakaran & pemeriksaan keamanan

6. Mode Instalasi Ganda Cocok untuk Semua Jenis Dinding

Parameter Teknis

Langkah-langkah Instalasi (Dipasang di Dinding untuk Referensi)

dibutuhkan 2 pekerja; dinding video 4 panel membutuhkan waktu sekitar 2 jam

Langkah-Langkah Pemasangan di Dinding

1. Pengukuran & Penentuan Posisi: Tandai posisi pengeboran di dinding sesuai gambar tata letak penyambungan, kalibrasi dengan pengukur level

2. Perbaiki Balok Silang: Pasang balok silang horizontal (1 per baris) dengan baut ekspansi M10/M12, jarak≤600mm

3. Pelat Gantung Pra-pemasangan: Perbaiki pelat gantung yang telah disetel dengan baik ke lubang belakang layar VESA, pastikan keselarasan horizontal

4. Pasang Layar: Mulai dari baris bawah, geser kait layar ke dalam slot balok silang dan kencangkan kaitnya

5. Sempurnakan Kesenjangan Penyambungan: Sesuaikan jackscrew 6 arah dengan kunci hex untuk mempersempit celah hingga≤1,0 mm

6. Manajemen Kabel: Rutekan semua kabel ke dalam bak kawat dan kencangkan sekrup anti-longgar

7. Tes Penyalaan: Periksa kontinuitas gambar, mulai digunakan setelah konfirmasi

Langkah-Langkah Pemasangan Berdiri di Lantai

1. Merakit Kolom: Hubungkan kolom kiri & kanan dengan penyangga silang bawah, pasang bantalan kaki yang dapat disesuaikan

2. Penyesuaian Level: Putar bantalan kaki untuk penyesuaian ketinggian, kalibrasi dengan pengukur level

3. Tambahkan Penguat Diagonal: Penguat diagonal wajib untuk ketinggian lebih dari 2m untuk perkuatan

4. Pemasangan Layar: Ikuti Langkah 3–5 pada prosedur pemasangan di dinding

5. Penguncian Terakhir: Kencangkan semua baut penghubung dan hidupkan untuk pengujian

Skenario yang Berlaku

Perbandingan dengan Gunung Tradisional

Pertanyaan Umum

Q1: Berapa ukuran panel dinding video yang cocok untuk dudukan ini?

J: Kompatibel dengan panel dinding video mainstream 46", 49" dan 55". Untuk ukuran lain (43", 65"), periksa model khusus kami atau hubungi untuk penyesuaian.

Q2: Apakah sulit mengganti panel yang rusak sebagian?

J: Desain gantung independen memungkinkan pembongkaran panel tunggal secara terpisah tanpa mempengaruhi stabilitas seluruh dinding video.

Q3: Dapatkah dudukannya sesuai dengan panel penyambungan LCD melengkung?

J: Pemasangan dinding video standar memiliki struktur datar. Adaptor melengkung diperlukan untuk panel LCD melengkung. Menyediakan radius kelengkungan dan radian penyambungan untuk pemrosesan lengan melengkung khusus.

Q4: Berapa kapasitas muatan layar maksimum dan faktor keamanannya?

A: Kapasitas beban panel tunggal yang dirancang: 80kg (beban uji destruktif≥160kg), faktor keamanan≥2.0. Panel mainstream 55” terberat memiliki berat sekitar 30kg, 65” hingga 45kg, keduanya jauh di bawah batas desain. Tetap verifikasi kapasitas beban aktual dinding atau tanah sebelum pemasangan.

Q5: Bagaimana cara memilih antara tipe yang dipasang di dinding dan yang berdiri di lantai?

A:

•Dinding beton/bata padat→Dipasang di dinding (biaya rendah, hemat tempat)

•Dinding lunas kaca / marmer / baja ringan (pengeboran tidak diperbolehkan)→Berdiri di lantai (tidak ada kerusakan dekorasi)

•Penggunaan seluler di banyak lokasi→ Pemasangan troli seluler (dengan roda)

Q6: Apakah kompatibel dengan layar merek lain (Samsung/LG/BOE)?

J: Ya. Lubang pemasangan VESA mencakup ukuran 200×200mm hingga 800×600mm, kompatibel dengan lebih dari 95% panel dinding video komersial berukuran 46–55" di pasaran. Pelat adaptor atau pemesinan khusus tersedia untuk pola lubang khusus.

Mengapa Memilih Kami?

•Lebih dari 10 tahun pengalaman manufaktur pemasangan video di dinding

•Sertifikasi sistem manajemen mutu ISO9001:2015

•Pabrik milik sendiri dengan pemrosesan, penyemprotan, dan perakitan lembaran logam internal secara penuh

•Pengalaman ekspor: Produk dijual ke lebih dari 30 negara termasuk Eropa, Amerika, Asia Tenggara, dan Timur Tengah

•Kemampuan penyesuaian: Dukungan OEM/ODM proses penuh dengan konfirmasi gambar 3D

•Jaminan purna jual: Respon dalam 24 jam, solusi diberikan dalam 48 jam
